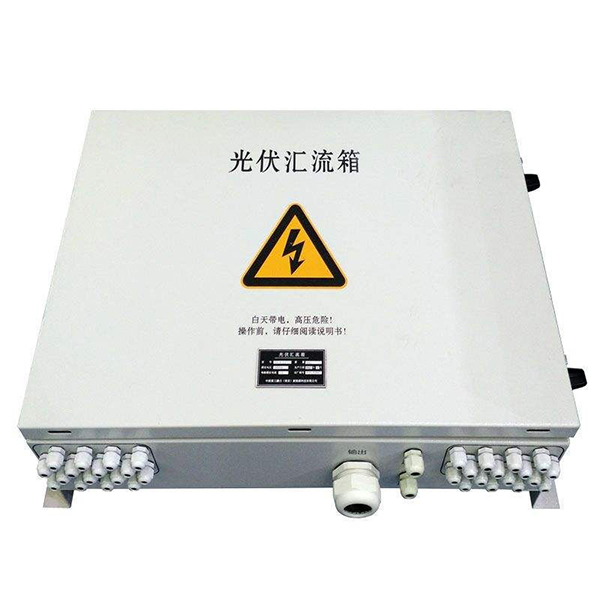

Chúng tôi là nhà sản xuất chuyên nghiệp của Hộp nối phân phối năng lượng mặt trời là hộp kết hợp PV cho hệ thống năng lượng mặt trời nối lưới với 12 kinh nghiệm. Chúng tôi cam kết về chất lượng và sự đổi mới của sản phẩm. Nhà máy của chúng tôi tuân thủ Tiêu chuẩn ISO 9001 và tất cả các sản phẩm đều được Intertek chứng nhận đạt tiêu chuẩn CE và CB. MOQ là 1 cái.
1. Trong hệ thống điện mặt trời, để giảm đường dây kết nối, dễ bảo trì, giảm tổn thất, tối ưu hóa cấu trúc hệ thống, nâng cao độ an toàn và độ tin cậy của các hạng mục, hộp kết hợp PV thường được kết nối giữa các tấm pin mặt trời và biến tần.
2. Ngoại trừ chức năng kết nối PV, hộp kết hợp máy tính cũng phải có chức năng ngăn dòng ngược, bảo vệ quá dòng, bảo vệ quá áp, chống sét, v.v. một loạt các chức năng bảo vệ hoàn hảo, đồng thời, kiểm tra trạng thái chạy, dòng điện, điện áp , và nguồn sau đường giao nhau, trạng thái chống sét, tập hợp trạng thái ngắt mạch DC và phát hiện Hồ quang, phát hiện rò rỉ (tùy chọn), v.v.
3. Hộp tổ hợp PV chúng tôi sản xuất được trang bị tất cả các chức năng nêu trên, cấu hình với bộ biến tần năng lượng mặt trời nối lưới / không nối lưới để tạo thành một bộ hoàn chỉnh hệ thống điện mặt trời.
4. Khi chọn hộp kết hợp PV, dựa trên dải điện áp một chiều đầu vào và công suất đầu ra của biến tần, một số bảng nhất định sẽ được kết nối theo chuỗi thành một chuỗi, một số chuỗi song song sẽ kết nối với hộp kết hợp PV để nối, thông qua điều khiển ngắt mạch và bảo vệ chống sét, sau đó cấp vào biến tần.
1. Tuân theo CGC / GF002: 2010, Đặc điểm kỹ thuật hộp nối mảng PV
2. Cho phép tối đa 24 bảng dây để kết nối, Điện áp danh định của mỗi chuỗi là 10A, tối đa 15A
3. Tổng sản lượng hiện tại là 250A, điện áp tối đa là 1000Vdc
4. Đối với mỗi chuỗi, bảo vệ cầu chì điện áp cao, và bảo vệ chống kết nối.
5. Được trang bị bảo vệ chống sét cao áp PV
6. Bộ ngắt mạch điện áp cao PV điều khiển đầu ra, DC1200V chịu áp, dòng điện nung chảy là tùy chọn
7. Phù hợp với lắp đặt ngoài trời, lớp bảo vệ IP65
8. Cổng RS485 cách ly dùng để truyền dữ liệu từ xa, hỗ trợ giao thức MODBUS-RTU.
9. Tích hợp chức năng cảnh báo bảo vệ toàn diện, không chỉ lập trình được nhiều thông số cảnh báo mà mỗi chức năng cảnh báo có thể được đặt "Bật" hoặc "Tắt)
10. Thời gian thực của hồ quang có hại trong mạch DC, một khi có hồ quang có hại, một cảnh báo sẽ hoạt động và trực tiếp làm cho công tắc hành trình và cắt mạch sự cố, do đó, ngăn ngừa thảm họa hỏa hoạn, v.v. từ hồ quang.
| Mô hình | CSPVB / 24-1 |
| Thông số điện | |
| Điện áp DC tối đa của hệ thống | 1000V 1000 |
| Dòng đầu vào tối đa cho mỗi chuỗi | 15A |
| Chuỗi đầu vào tối đa | 24 |
| Công tắc đầu ra tối đa hiện tại | 360A |
| Biến tần tối đa MPPT | N |
| Số chuỗi đầu ra | 1 |
| Chống sét | |
| Hạng mục kiểm tra | Bảo vệ cấp 2 |
| Dòng xả danh định | 20kA |
| Dòng xả tối đa | 40kA |
| Mức bảo vệ điện áp | 3,8 kV |
| Điện áp hoạt động liên tục tối đa Uc | 1050V |
| Ba Lan | 3P |
| Đặc điểm cấu trúc | Mô-đun cắm-đẩy |
| Hệ thống | |
| Lớp bảo vệ | IP65 |
| Kích thước của thiết bị đầu cuối chống thấm đầu vào | PG9 / PG11 |
| Kích thước của thiết bị đầu cuối chống thấm đầu ra | PG21 ~ PG29 |
| Công tắc đầu ra | Bộ ngắt mạch DC (tiêu chuẩn) / Công tắc cách ly DC (tùy chọn) |
| Đầu nối chống thấm nước MC4R | Tiêu chuẩn |
| Cầu chì PV DC | Tiêu chuẩn |
| Bảo vệ tăng PV | Tiêu chuẩn |
| Mô-đun giám sát (tùy chọn) | Phát hiện dòng điện của mỗi kênh, điện áp bus, trạng thái của bộ ngắt mạch và bộ chống sét, nhiệt độ hộp |
| Nguồn điện phụ trợ | Nguồn điện phụ: AC85V ~ 265V / DC24V (± 10%) / DC200V ~ 1000V |
| Chế độ / giao thức giao tiếp (tùy chọn) | Giao thức RS485 bus / MODBUS-RTU tiêu chuẩn |
| Chức năng ngăn chặn đảo ngược (tùy chọn) | Có thể được trang bị một diode chống đảo ngược được mô-đun hóa và đóng gói |
| Chất liệu hộp | Thép mạ kẽm nóng / thép không gỉ / tấm cán nguội |
| Phương pháp cài đặt | Loại gắn tường |
| Nhiệt độ hoạt động | -40 ° C ~ + 85 ° C |
| Độ cao | 4km |
| Độ ẩm tương đối cho phép | 0-95%, không ngưng tụ không có khí ăn mòn |
| Thông số cơ học |
|
| Rộng x Cao x Sâu (mm) |
850x500x200 |
