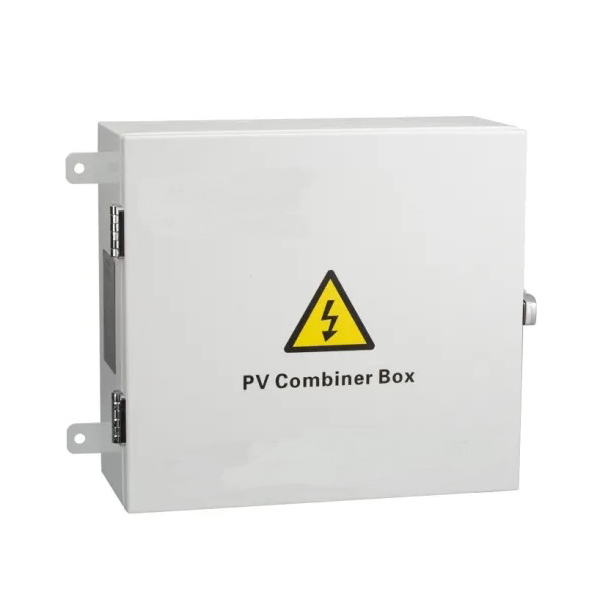

Hộp kết hợp năng lượng mặt trời PV 1500v Surge Protector Đối với hệ thống phát điện được kết nối lưới điện PV quy mô lớn, để giảm các đường kết nối giữa các mô-đun PV và biến tần, dễ dàng bảo trì và nâng cao độ tin cậy, nói chung cần tăng hệ thống bus DC giữa quang điện mô-đun và biến tần.
Hộp kết hợp năng lượng mặt trời PV 1500v Surge Protector được thiết kế đặc biệt để đáp ứng yêu cầu này, nó có thể kết hợp với các sản phẩm biến tần để tạo ra giải pháp hệ thống PV hoàn chỉnh. Hộp kết hợp PV loạt DK-PV, có thiết bị bảo vệ chống sét lan truyền (SPD) trong đầu nối đầu ra, có thể bảo vệ đầu cắt cầu chì DC của hộp kết hợp PV, biến tần và các thiết bị đầu cuối khác, để đảm bảo toàn bộ hệ thống phát điện PV hoạt động lâu dài -term và đều đặn.
+ Hai nhóm đầu vào và đầu ra mảng PV độc lập để ứng dụng linh hoạt trong các sơ đồ kết nối khác nhau:
+ Nhiều mảng đầu vào PV mỗi mảng có dòng điện tối đa là l0A;
+ Một cầu chì điện áp cao được cung cấp để ngăn chặn phản công của từng mảng đầu vào PV;
+ Một thiết bị chống sét cao áp đặc biệt cho mô-đun PV;
+ Bộ ngắt mạch cao áp đặc biệt để điều khiển đầu ra của mô-đun PV;
+ Mức độ bảo vệ IP65 đáp ứng nhu cầu lắp đặt ngoài trời.
| Mô hình | BS4T | BS6T | BS8T | BS10T |
| Dữ liệu đầu vào | ||||
| Số mảng đầu vào PV | 4 | 6 | 8 | 10 |
| Giới hạn tối đa của mỗi mảng đầu vào PV | 10A | |||
| Ngòi cho mỗi mảng đầu vào PV | 10A | |||
| Số dây của mỗi mảng đầu vào PV | PG7,4mm² | |||
| Dữ liệu đầu ra | ||||
| Số kênh đầu ra | 1 | 2 | ||
| Dòng điện đầu ra tối đa | 40A | 60A trong tất cả (kênh đầu ra 30A) | 80A trong tất cả (kênh đầu ra 40A) | 100A trong tất cả (kênh đầu ra 50A) |
| Số dây của mỗi kênh đầu ra | PG16,8mm2 cho mỗi kênh đầu ra | PG16,10mm2 cho mỗi kênh đầu ra | PG16,10mm2 cho mỗi kênh đầu ra | PG16,12mm2 cho mỗi kênh đầu ra |
| Điện áp đầu ra tối đa | 800VDC | |||
| Bộ ngắt mạch đầu ra DC | Có sẵn | |||
| Dữ liệu khác | ||||
| Sự bảo vệ | IP65 | |||
| Nhiệt độ | -30â „ƒ ~ + 60â„ ƒ | |||
| Trọng lượng tham chiếu (trọng lượng tịnh / tổng) | 5,3 / 9,3 | 8,4 / 12,9 | 9,5 / 14,3 | 10,8 / 15,6 |
| Kích thước thiết bị D * W * H (mm) | 340 * 300 * 140 | 360 * 340 * 145 | 400 * 420 * 145 | |
| Kích thước đóng gói D * W * H (mm) | 450 * 420 * 245 | 470 * 450 * 255 | 530 * 510 * 255 | |
| Phương pháp làm mát | Làm mát tự nhiên | |||
| Bảo vệ chống sét lan truyền | Có sẵn | |||
| Số dây nối đất | â ‰ ¥ 6mm2 | |||
