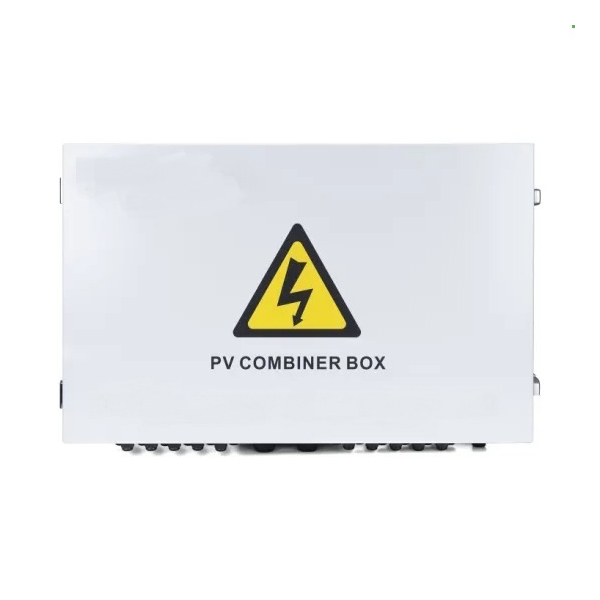

Hộp kết hợp PV chống thấm nước 8 chuỗi vào hộp nối, là một vỏ bọc điện kết hợp an toàn nhiều dây và cáp thông qua các cổng ra vào khác nhau. Một hộp kết hợp năng lượng mặt trời kết hợp đầu ra của nhiều chuỗi mô-đun PV để kết nối với biến tần.
8 Chuỗi PV DC Combiner năng lượng mặt trời không thấm nước Đầu vào DC tổng hợp của 24 thành phần PV cho 1 đầu ra. Mỗi kênh của hộp kết hợp PV DC năng lượng mặt trời 8 chuỗi chống thấm nước được trang bị một cầu chì. Nó giúp đơn giản hóa đáng kể việc đấu dây đầu vào của tủ phân phối nguồn DC và biến tần. Nhận ra bảo vệ chống sét, bảo vệ ngắn mạch và bảo vệ nối đất. Hộp kết hợp PV được chia thành hai loại: hộp không thông minh và hộp không thông minh. Hộp kết hợp PV thông minh được trang bị bộ phận giám sát, sau đó phát hiện dòng điện đầu vào của từng chuỗi, phát hiện nhiệt độ bên trong, phát hiện trạng thái chống sét, phát hiện trạng thái ngắt mạch và tóm tắt điện áp đầu ra, v.v.
Thiết kế và cấu hình phù hợp với Đặc điểm kỹ thuật cho thiết bị mối nối quang điện CGC / GF 037: 2014.
Cung cấp cho người dùng các sản phẩm hệ thống quang điện an toàn, ngắn gọn, đẹp mắt và có thể ứng dụng được.
Sản phẩm sử dụng kiểu treo tường ngoài trời, thích ứng với môi trường khắc nghiệt. Ngoài các thành phần cốt lõi, các thành phần khác có thể được tùy chỉnh theo yêu cầu của người dùng.
| Tên | ZC-PV8 |
| Điện áp một chiều tối đa của hệ thống | 1000 |
| Dòng đầu vào tối đa cho mỗi chuỗi | 15A |
| Chuỗi đầu vào tối đa | 8 |
| Công tắc đầu ra tối đa hiện tại | 400A |
| Số lượng biến tần MPPT | N |
| Số chuỗi đầu ra | 1 |
| Hạng mục kiểm tra | â € - lớp bảo vệ |
| Dòng xả danh định | 20ka |
| Dòng xả tối đa | 40ka |
| Mức bảo vệ điện áp | 3,8kv |
| Điện áp hoạt động liên tục tối đa Uc | 1050A |
| Ba Lan | 3P |
| Đặc điểm cấu trúc | Mô-đun cắm-đẩy |
| Lớp bảo vệ | IP65 |
| Công tắc đầu ra | Công tắc cách ly DC (tiêu chuẩn) / mạch DC |
| Bộ bảo vệ chống sét lan truyền DC MC4 / DC FUSE / DC | Tiêu chuẩn |
| Mô-đun giám sát / Diode ngăn ngừa | Không bắt buộc |
| Phương pháp cài đặt | Loại gắn tường |
| Nhiệt độ hoạt động | -25ºC - + 55ºC |
| Độ cao của nhiệt độ | 2km |
| Độ ẩm tương đối cho phép | 0-95%, không ngưng tụ |
