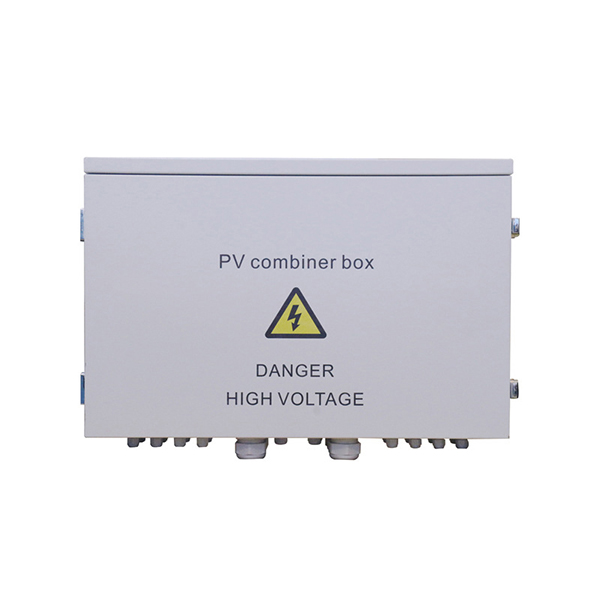

Hộp phân phối Pv Dc năng lượng mặt trời ngoài trời

Hộp nối được chia thành hai loại: thông minh và không thông minh. Hộp nối quang điện thông minh tải trong. Bus giám sát từng dòng điện đầu vào chuỗi PV, điện áp đầu ra tóm tắt, trạng thái của thiết bị chống sét và trạng thái ngắt mạch. Bên trong của thiết bị bố trí ngắn gọn, sắp xếp có trật tự và hợp lý của dây điện, Độ tin cậy cao, bảo trì đơn giản. Lắp đặt ngoài trời kiểu treo tường, để thích ứng với mọi loại môi trường xấu. Ngoài chất liệu tiêu chuẩn và kích thước có thể tùy chỉnh theo yêu cầu của người dùng.

Cấp sản xuất hộp nối đạt IP65, có thể đáp ứng yêu cầu của tủ kín treo tường ngoài trời.

Để đáp ứng khả năng truy cập đồng thời vào nhiều bộ pin năng lượng mặt trời, mỗi bộ là cực dương, cực âm được kết nối với đường cho một dây cầu chì chuyên dụng.

Việc sử dụng cầu chì dòng điện một chiều cao áp đặc biệt quang điện để bảo vệ các cực âm và dương cùng thời gian.

Việc sử dụng thiết bị chống sét cao áp chuyên dụng quang điện có thể đáp ứng cực dương tiếp đất, cực âm tiếp đất, điện áp làm việc đến DC 1500v.

Xe buýt có thể truy cập điện áp mạch hở nhóm pin mặt trời lớn nhất (điện áp DC tối đa) là hơn 1500v (Bao gồm1500v).

Mô-đun điều khiển xe buýt sử dụng hiệu suất đáng tin cậy của Thành phần Honeywell HoLZER (cảm biến DC CT) trên mỗi chuỗi pv đường theo dõi hiện tại. Báo động và vị trí lỗi cục bộ, và thông qua giao tiếp RS485 Series.

Có thể thực hiện phép đo độc lập lượng PV hiện tại.

Phân tích dòng điện, sự cố của bộ chống sét.

Hộp nối và mô-đun điều khiển có thể đo mảng quang điện pf điện áp. Đo nhiệt độ tấm pin của bộ chống sét và đầu ra Giám sát trạng thái huy chương.

Với phần giao diện bên ngoài của phần chống sét.

Có thể nhận các thông số của thiết bị giám sát cục bộ để tải xuống, phân tích và xử lý.

12. Nguồn điện giao tiếp của xe buýt có thể được lựa chọn từ nguồn điện bên ngoài hoặc do chính xe buýt cung cấp nguồn điện, không thể sử dụng trang web cho hệ thống cáp cung cấp điện.
