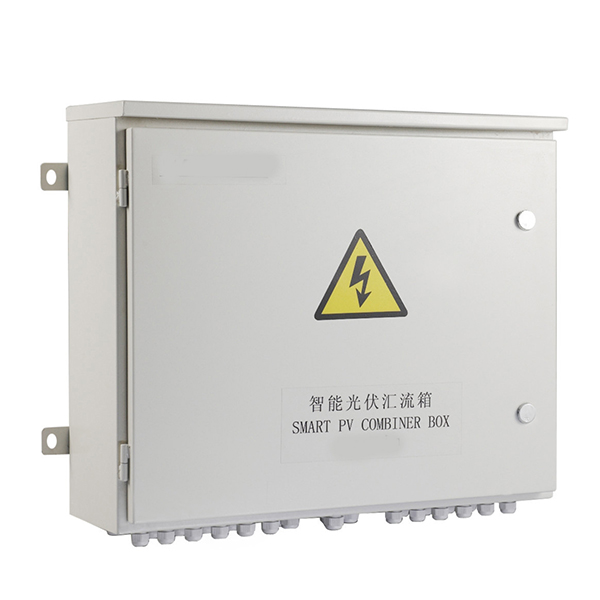

Hộp Juer Electric® PV Solar Junction mới nhất được sản xuất bởi các nhà sản xuất và nhà cung cấp Trung Quốc cho một hộp ngã ba, là một vỏ bọc điện an toàn kết hợp nhiều dây và cáp thông qua các cổng nhập khác nhau. Một hộp kết hợp năng lượng mặt trời kết hợp đầu ra của nhiều chuỗi mô -đun PV để kết nối với biến tần.
Hộp Juer Electric® PV Solar Junction: Solar Combiner+AC Electronicical 2 trong 1 PV Hộp thời gian dẫn: 7-10 ngày Sản phẩm Nguồn gốc: Quảng Đông, Cổng vận chuyển Trung Quốc: Thâm Quyến hoặc Cổng Quảng D Biến tần, cải thiện độ tin cậy của hệ thống và tạo điều kiện cho việc lắp đặt và bảo trì hệ thống, thường cần thêm một hộp kết hợp giữa mảng quang điện mặt trời và biến tần. Các mô -đun quang điện và biến tần. Người dùng có thể kết nối một số lượng tế bào quang điện nhất định có cùng đặc điểm kỹ thuật để tạo thành một loạt các tế bào quang điện, sau đó kết nối một số tế bào quang điện nối tiếp với hộp kết hợp. Sau khi dòng điện được thu thập bởi bộ điều khiển quang điện, bộ chuyển đổi quang điện có thể được đầu ra cho bộ chuyển đổi quang điện qua bộ điều khiển và bộ ngắt mạch để tạo thành một bộ biến tần quang điện hoàn chỉnh.
◆ Bộ ngắt DC tích hợp và bộ ngắt AC cho hệ thống bơm năng lượng mặt trời lai
◆ Bảo vệ Surge
◆ Nhiều kênh làm mát
◆ Cấp độ bảo vệ IP65, có thể được sử dụng ngoài trời một cách an toàn.
◆ gắn trên tường nền rất dễ cài đặt và bảo trì.
◆ Mô-đun chống đảo ngược để ngăn ngừa thiệt hại thiết bị back-end gây ra bởi kết nối cực âm và dương
| Người mẫu | ZCL1+2 | ZCH3+2 | ZCH3+4 | ZCH3+6 | ZCH3+8 |
| Đầu vào năng lượng mặt trời | |||||
| Các cặp đầu vào mặt trời (+, -) | 2 | 2 | 4 | 6 | 8 |
| Mỗi chuỗi đầu vào hiện tại tối đa | 15A | 15A | 15A | 15A | 15A |
| Mỗi dòng cầu chì | 15A | 15A | 15A | 15A | 15A |
| Các cặp đầu ra (+,-) | 1 | 1 | 1 | 1 | 1 |
| DC Breaker hiện tại | 32a | 32a | 63a | 100a | 160a |
| Điện áp tối đa đầu vào mặt trời | DC500V | DC1000V | DC1000V | DC1000V | DC1000V |
| Bộ bảo vệ DC Surge | Đúng | Đúng | Đúng | Đúng | Đúng |
| Hiện tại đầu ra tối đa DC | 30A | 30A | 60A | 90a | 120a |
| Đầu vào AC | |||||
| Điện áp đầu vào AC | Pha đơn 220 ~ 240V | 3Phase 380 ~ 440V | 3Phase 380 ~ 440V | 3Phase 380 ~ 440V | 3Phase 380 ~ 440V |
| Max ac đầu vào dòng điện | Giai đoạn 32A | 3Phase 32a | 3Phase 63a | 3Phase 100a | 3Phase 100a |
| Bộ bảo vệ Surge AC | Đúng | Đúng | Đúng | Đúng | Đúng |
| Đầu ra ac hiện tại tối đa | Giai đoạn 32A | 3Phase 32a | 3Phase 63a | 3Phase 100a | 3Phase 100a |
| Lớp bảo vệ | IP65 | IP65 | IP65 | IP65 | IP65 |
| Nhiệt độ hoạt động | ~ 20 đến 50 | ~ 20 đến 50 | ~ 20 đến 50 | ~ 20 đến 50 | ~ 20 đến 50 |
| Kích thước ròng (mm) | 440*380*170 | 440*380*170 | 440*380*170 | 528*456*204 | 528*456*204 |
